暖通中央空調系統的核心目標是在節能降耗的同時，為用戶提供穩定舒適的室內溫度。為實現這一目標，系統通常配備變頻和自控技術。然而，這些技術的效能發揮依賴于水系統的整體平衡。

      但實際中，空調系統常常出現這些典型問題：1）制冷機組、水泵、空調機組等設備工作效率較低；2）空調房間溫度無法達到設定值、波動較大；3）水系統的噪聲。等等。

      所以，中央空調水系統水力平衡是確保系統高效節能運行的關鍵，主要通過消除水力失調（靜態和動態）實現流量分配合理。

水力平衡的定義與目的：

      水力平衡是通過調節空調水系統中各環路的阻力差異，消除因設計或運行導致的流量分配不均現象，使實際流量與設計流量一致，避免末端設備過冷/過熱或能耗浪費。 ?

水力失調的形式：

1.     1. 靜態水力失調：主要由于系統在設計、產品選型、施工等過程中的種種失誤迭加產生的，設計需要的系統官大阻力特性與實際系統管道阻力特性不相符，所造成的實際流量與設計流量不一致的水力失調狀態。靜態水力失調是天生的，所有系統都有。平衡調試后消失
2.     2. 動態水力失調：在暖通空調水系統上安裝了很多調控設備，應用了便流量技術，從而使系統的瞬時阻力特性與設計所需阻力特性不符，而造成了系統的瞬時失調狀態。

     由上可見，靜態水力失調是自然出現的，所有系統都有，平衡調試后消失；動力水失調使后天的，所有系統都有，須要有動態閥門修正。

靜態與動態失調的解決方法：

• ?靜態失調?：由管路阻力差異導致，常見于定流量系統（如風機盤管、三速開關系統）。解決方法包括：
• 同程式系統設計（環路長度相近）
• 四管制管路布局（冬夏季工況獨立）
• 安裝靜態平衡閥、節流孔板等機械調節裝置 ?12
• ?動態失調?：由變流量系統中環路相互干擾引起，需采用：
• 動態壓差平衡閥、智能型平衡閥（集成傳感器，實時調節壓差/流量）
• BMS系統聯動控制 ?

實現步驟與技術要點：

1. ?設計階段?：
• 優先采用同程式或四管制設計，合理選擇管徑和閥門類型。 ??
2. ?施工與調試?：
• 安裝平衡閥后需分組編號，按流量比（實際流量/設計流量）逐級調節，確保各環路流量均衡。 ??
3. ?智能控制?：
• 新型智能平衡閥可遠傳數據至BMS，自動修正動態失調，降低人工調試難度。 ??



     具體來說，就是冷水機組、輸配網絡以及末端設備在內的所有回路都必須滿足水力平衡的三大條件：

一是，所有末端設備在設計狀態下能獲得預定的流量；

二是，電動調節閥的壓差波動控制在合理范圍內；

三是，生產側的流量至少要等于分配側的總流量。全面水力平衡是中央空調系統穩定運行的重要基石，涵蓋了冷水機組、輸配網絡以及末端設備的水力平衡各個方面。

以下從4個方面說說如何實施：

1.平衡閥的界定：

     平衡閥，一種在水力系統中發揮關鍵作用的閥門，旨在實現靜態或動態的平衡調節。其核心功能在于流量控制，類似于水系統中的阻力元件。

     在暖通空調的水系統中，由于水在管路流動時會產生阻力，且該阻力隨管路長度增加而逐漸增大，導致流量分配不均——距離機房近的管路流量過大，而遠的則不足。這種不均衡最終反映為建筑內不同區域的室內溫度差異。

     因此，平衡的目標是通過適當的方法或設備，使各管路阻力達到均衡，從而確保每一條管路都能獲得其實際所需的流量，進而實現整棟建筑室內溫度的均衡分布。

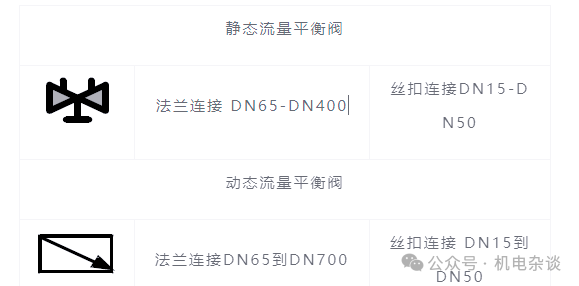

2.平衡閥的分類

2.1 靜態平衡閥：

      這種閥門，也被稱為平衡閥、手動平衡閥、數字鎖定平衡閥或雙位調節閥，其工作原理是通過調整閥芯與閥座的間隙（即開度），來改變流體經過閥門的阻力，從而實現流量的調控。它的主要作用在于平衡系統阻力，確保按照設計比例分配的新水量能夠滿足部分負荷的流量需求。即：平均分配流量（按照設計流量分配）；調整并聯環路流量的分配。

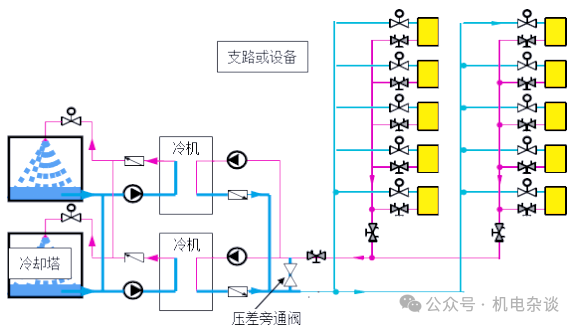

     通常情況下，系統各主要并聯管路的平衡方案（集水器、垂直立管、水平只管），水力失調的典型現象：

  并聯環路流量分配與降壓的關系：

平衡方案：各并聯管路設置靜態平衡閥。

平衡原理: 通過調節自身開度改變閥門阻力，平衡各并聯環路的阻力比值，使流量合理分配，達到實際流量與設計流量相同;

      消除水系統存在的部分區域過流從而導致部分區域欠流的冷熱分配不均現象，有效避免了為照顧不利環路而加大流量運行的能源浪費現象，因此可節省冷/熱量，同時還可以減少水泵運行費用。

2.2 動態流量平衡閥：

     這類閥門，如自力式流量控制閥、自力式平衡閥、定流量閥或自動平衡閥等，能夠根據系統工況（如壓差）的變化而自動調整阻力系數。在特定的壓差范圍內，它們能夠有效地維持恒定的流量。具體來說，當閥門前后的壓差增加時，閥門會自動關小以保持流量不變；反之，當壓差減小時，閥門則會自動開大，但流量仍保持恒定。

即：按需分配流量（按實時負荷分配流量）。

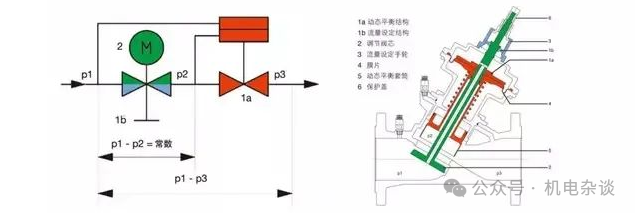

1. 所以，動態平衡電動調節閥=壓差平衡閥+電動調節閥；

1.     1）普通電動調節閥在系統低負荷運轉時存在著諸多問題；
2.     2）普通電動調節閥易受系統壓差波動的干擾，無法穩定凈賺控制水流量；
3.     3）普通電動調節閥流量曲線偏理想特性曲線；

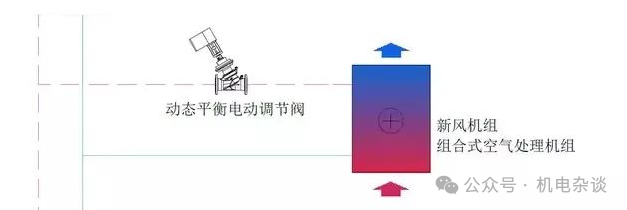

動態平衡閥調節方案：

方案一：動態平衡調節閥（一體閥）

方案二：動態平衡電動調節閥=動態平衡（定壓差）+電動調節

2.3 自力式壓差控制閥：

     亦稱動態壓差平衡閥、差壓控制器、穩壓變量同步器或壓差平衡閥等，其工作原理是利用壓差來調節閥門的開度。通過閥芯的壓降變化，這種閥門能夠補償管路阻力的變化，從而在工況改變時保持壓差的基本恒定。具體來說，在一定的流量范圍內，它能夠有效地控制被控系統的壓差恒定，無論是壓差增大還是減小，閥門都會做出相應的自動調整以保持壓差的恒定。

3.平衡閥的設計

     平衡閥的設計應確保其能夠在主機房內的設備表上得到恰當的安置。這樣的設計不僅便于管理和維護，還能確保平衡閥在系統中的穩定性和可靠性。通過合理的布局和安裝，可以確保平衡閥能夠發揮其應有的作用，為整個系統的穩定運行提供有力支持。

4.平衡閥招標技術要求

4.1 靜態平衡閥功能及技術要求：

     靜態平衡閥需具備調節并聯回路間水力平衡的功能，并配有專用的防泄水測壓口，以便現場精確測量管道流量。為確保調試后水系統的平衡狀態，該閥門應具備最大開度鎖定功能。此外，流量控制精度應在±5%以內，且能在50-100%的開度范圍內穩定工作。閥體材質方面，DN15-DN50應采用銅合金，DN50以上則推薦使用鑄鐵或球墨鑄鐵。

4.2 動態壓差平衡閥功能及技術要求：

     動態壓差平衡閥旨在穩定支路流量及壓差，具有可調的流量或壓差設定點，并配備關斷功能。此外，該閥門還提供了系統診斷的測點，允許現場設定流量或壓差，并配備相應的監測手段。其工作壓力為PN16，工作溫度范圍為-10～120℃，閥體材質同樣遵循DN15-DN50銅合金、DN50以上鑄鐵或球墨鑄鐵的標準。

4.3 動態流量平衡閥（定流量閥）功能及技術要求：

      動態流量平衡閥應能維持所在水系統管道的恒定流量，并確保流量控制精度在±5%以內。其工作壓力為PN16，工作溫度范圍為0℃～120℃，且在滿足設計流量的前提下，閥門阻力應不超過35kPa。此外，該閥門還規定了特定的工作壓差范圍和材質要求。

4.4 系統深化設計及系統調試相關要求：

    1）中標單位需根據空調水系統圖進行水力計算檢驗，并提供詳細的水力平衡計算書。這是確保系統能夠高效、穩定運行的關鍵步驟。
    2）參與投標的廠家必須具備水力平衡系統調試的專業能力，這包括配備專門的調試儀表和經驗豐富的調試人員。在投標過程中，廠家需提交詳細的水系統平衡調試方案。

    3）所有參與投標的廠家都應配備中文版的智能調試儀器，該儀器應具備流量測量、壓差測量和溫度測量等多項功能。

    4）供應商需提供一份經用戶正式認可的平衡調試報告，其中應包含實測流量、設計流量、閥門開度以及流量偏差等關鍵信息。

    5）調試工作應由經過專業培訓的人員負責執行，以確保調試的準確性和高效性。
